Optimiser la conception d'une bobine haute tension est une tâche complexe mais cruciale, en particulier pour un fournisseur de bobines haute tension comme moi. Les bobines haute tension sont utilisées dans un large éventail d'applications, depuis les équipements médicaux jusqu'aux systèmes automobiles et aux machines industrielles. Dans ce blog, je partagerai quelques stratégies et considérations clés pour optimiser la conception des bobines haute tension.
Comprendre les bases des bobines haute tension
Avant de se lancer dans le processus d'optimisation, il est essentiel de comprendre les principes fondamentaux des bobines haute tension. Une bobine haute tension est essentiellement un inducteur qui peut générer une sortie haute tension lorsqu'un courant alternatif (AC) ou un courant continu (DC) à évolution rapide est appliqué. Les composants de base d’une bobine haute tension comprennent un noyau, des enroulements et une isolation.
Le matériau du noyau joue un rôle important dans les performances de la bobine haute tension. Il peut être constitué de divers matériaux, comme le fer, la ferrite ou l'air. Chaque matériau possède ses propres propriétés uniques, qui affectent l'inductance, la résistance et l'intensité du champ magnétique de la bobine. Par exemple, les noyaux de ferrite sont couramment utilisés dans les applications haute fréquence en raison de leurs faibles pertes par courants de Foucault et de leur haute perméabilité magnétique.
Les enroulements sont les fils conducteurs enroulés autour du noyau. Le nombre de tours, le calibre du fil et le modèle d'enroulement ont tous un impact sur les caractéristiques électriques de la bobine. Un nombre de tours plus élevé entraîne généralement une inductance et une tension de sortie plus élevées, mais cela augmente également la résistance et le risque de rupture d'isolation.
L'isolation est cruciale pour éviter les arcs électriques et les courts-circuits. Le matériau isolant doit avoir une rigidité diélectrique élevée et être capable de résister aux tensions et températures élevées générées par la bobine.
Considérations clés pour l'optimisation de la conception
1. Exigences de candidature

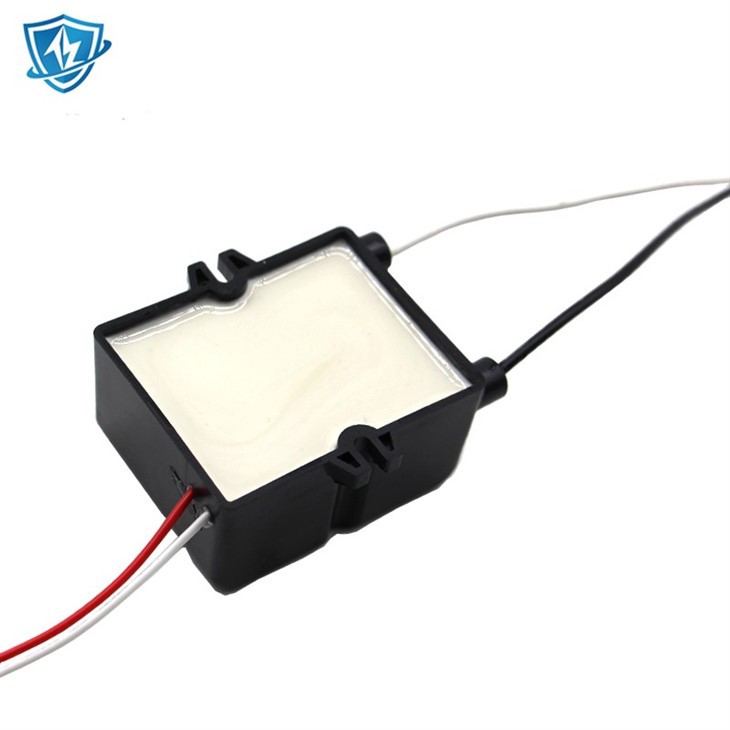

La première étape pour optimiser la conception d’une bobine haute tension consiste à comprendre les exigences spécifiques de l’application. Différentes applications ont des exigences différentes en matière de tension, de courant, de fréquence et de puissance. Par exemple, unTransformateur haute fréquence haute tension pour lithotriteur médicalnécessite une sortie haute fréquence et haute tension avec une fiabilité et une précision élevées. D'un autre côté, unBobine d'allumage haute tension de voiture 24 Vdoit générer une étincelle haute tension à une fréquence relativement basse pour enflammer le carburant dans le moteur.
2. Sélection des matériaux de base

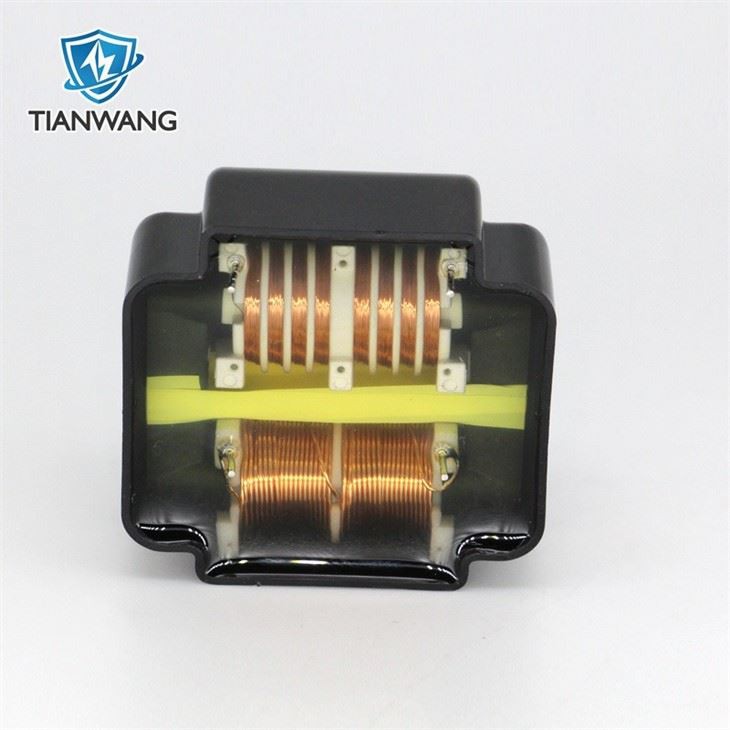

Comme mentionné précédemment, le matériau du noyau a un impact significatif sur les performances de la bobine. Lors de la sélection d'un matériau de noyau, des facteurs tels que la perméabilité magnétique, la densité de flux de saturation et les pertes du noyau doivent être pris en compte. Pour les applications haute fréquence, les noyaux de ferrite sont souvent un bon choix. Ils ont une perméabilité magnétique élevée, ce qui permet une inductance plus élevée avec moins de tours de fil. Par exemple, unTransformateur haute fréquence en ferrite pour brûleurs à gaz et à mazoutbénéficie des faibles pertes par courants de Foucault des noyaux de ferrite à hautes fréquences.
Dans les applications où une puissance élevée et une basse fréquence sont requises, les noyaux de fer peuvent être plus adaptés. Les noyaux de fer ont une densité de flux de saturation élevée, ce qui signifie qu’ils peuvent gérer de grandes quantités de flux magnétique sans saturer.
3. Conception d'enroulement
La conception du bobinage est un autre aspect critique de l’optimisation des bobines haute tension. Le nombre de tours, le calibre du fil et le modèle d'enroulement doivent être soigneusement choisis pour répondre aux exigences électriques de l'application. Un calibre de fil plus grand peut réduire la résistance de l'enroulement, ce qui est bénéfique pour les applications nécessitant des courants élevés. Cependant, cela peut également augmenter la taille et le coût de la bobine.
Le modèle d'enroulement peut également affecter les performances de la bobine. Par exemple, une bobine enroulée en couches peut réduire la capacité entre les spires, ce qui est important pour les applications haute fréquence.
4. Conception de l'isolation
L'isolation est essentielle au fonctionnement sûr et fiable des bobines haute tension. Le matériau isolant doit avoir une rigidité diélectrique élevée et être capable de résister aux tensions et températures élevées générées par la bobine. L’épaisseur et la qualité de l’isolation doivent également être soigneusement étudiées.
En plus du matériau isolant, la structure isolante doit être conçue pour empêcher les arcs électriques. Cela peut impliquer l'utilisation de barrières isolantes, de composés d'enrobage ou de revêtements conformes.
5. Gestion thermique
Les bobines haute tension peuvent générer une quantité importante de chaleur, en particulier dans les applications à haute puissance. Une gestion thermique efficace est cruciale pour éviter la surchauffe et garantir la fiabilité à long terme de la batterie. Ceci peut être réalisé grâce à l'utilisation de dissipateurs de chaleur, de ventilateurs de refroidissement ou de composés d'enrobage thermoconducteurs.
Techniques d'optimisation de la conception
1. Simulation et modélisation
Des outils de simulation et de modélisation peuvent être utilisés pour prédire les performances de la bobine haute tension avant sa construction physique. Ces outils peuvent simuler les caractéristiques électriques, magnétiques et thermiques de la bobine, permettant ainsi aux concepteurs d'optimiser les paramètres de conception et d'identifier les problèmes potentiels.
Par exemple, un logiciel d'analyse par éléments finis (FEA) peut être utilisé pour modéliser la distribution du champ magnétique dans la bobine et prédire les pertes d'inductance et de noyau. Un logiciel de simulation de circuit peut être utilisé pour analyser le comportement électrique de la bobine dans un circuit et optimiser la conception du bobinage.
2. Prototypage et tests
Une fois la conception initiale terminée, il est important de construire un prototype et d’effectuer des tests approfondis. Les tests peuvent aider à vérifier les performances de la bobine et à identifier tout défaut de conception ou domaine à améliorer.
Pendant les tests, divers paramètres tels que la tension, le courant, la fréquence et la température doivent être mesurés et surveillés. La bobine doit également être testée dans différentes conditions de fonctionnement pour garantir sa fiabilité et sa durabilité.
3. Amélioration continue
Le processus d’optimisation de la conception est itératif. Sur la base des résultats des tests, la conception peut être affinée et améliorée. En surveillant et en analysant en permanence les performances de la bobine, les concepteurs peuvent identifier de nouvelles façons d'optimiser la conception et de répondre aux besoins changeants des applications.
Conclusion
L'optimisation de la conception d'une bobine haute tension est un processus à multiples facettes qui nécessite une compréhension approfondie des exigences de l'application, des matériaux de base, de la conception des enroulements, de l'isolation et de la gestion thermique. En suivant les principales considérations et techniques décrites dans ce blog, les fournisseurs de bobines haute tension peuvent concevoir des bobines plus efficaces, plus fiables et plus rentables.
Si vous êtes sur le marché des bobines haute tension et que vous souhaitez discuter de vos besoins spécifiques, je vous encourage à contacter une discussion détaillée sur l'approvisionnement. Notre équipe d'experts est prête à travailler avec vous pour vous fournir les solutions de bobines haute tension les mieux adaptées à vos applications.
